1. 調度系統的主工作界面:

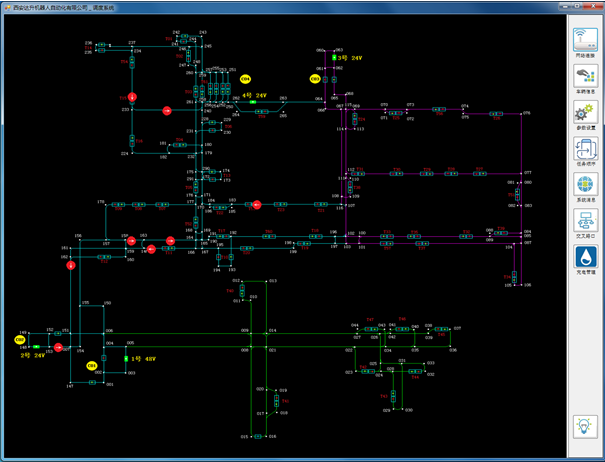

上圖是調度系統的一個應用實例。

    圖中紅色的圓形圖標，是正在運行的AGV小車，用箭頭表示AGV的運行方向。

    黃色的圖標表示“上料點”，上料點負責向全車間共計61個工位運送物料;

    工位用紅色的字母T和后面的數字組成。

2. 調度系統的主要功能:

    當某個工位需要原材料時，通過“工位呼叫器”向上料區提出用料申請，在提申請時，可以同時指定所需材料的規格、型號以及數量。

    上料區配備有“上料區呼叫器”，負責接收工位發來的物料申請。上料區接到工位的申請后，開始根據物料清單備料，同時把調車請求轉發給調度系統。

    調度系統接到申請后，根據道路是否擁堵、是否有AGV在上料區待命等信息，就近選擇一輛AGV來執行運輸任務，調度系統會為AGV規劃路徑，并且把路徑發送給AGV。

    AGV接收到調度系統的指令后，行駛到上料區的待命點，把已經備好的材料運送到指定的工位，并且在回程時，把空料車拉回。

    AGV在經過某些交叉路口時，可能會與其它AGV發生碰撞，這是調度系統的另一個任務，即對所有的AGV實施交通管制。當兩輛AGV在某個路口有可能發生碰撞時，調度系統發出指令，讓其中的一輛停車讓行，確保運行的安全流暢。

    調度系統每隔5分鐘檢查一次AGV的電量以及運行狀態，當某AGV電量低于預設的閾值時，就會調度它去充電。不過調度系統不會在AGV運行的中途就發指令給它，因為這時AGV一般都拉著料車。當AGV抵達上料區待命點之后（AGV已經卸下了料車），才調它去充電。

    AGV開始充電之后，如果有“緊急”的運輸任務，而上料區此時又沒有其它的AGV可用，調度系統這時中斷AGV的充電，調它去執行緊急任務，任務完成之后再重新開始充電。

    當AGV的電量達到90%調度系統就會把它召回。

    由于調度系統的任務管理功能，使用的是開放模式，因此可以和用戶的生產過程管理系統進行一定程度的嵌合。

    調度系統可以通過多種方法與用戶的生產管理軟件建立連接，可以通過辨識生產管理系統的一些特征值，來生成物料運輸任務。并且可以在AGV完成某些任務之后，把AGV的位置和狀態報告給用戶的生產管理系統，例如當AGV到達某個位置、當AGV完成了某項任務時，可以向生產管理軟件發送信號，這些都是由調度系統自動完成的。

3. 系統菜單的各個模塊

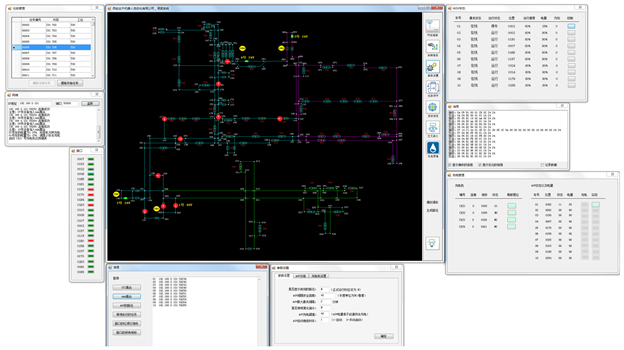

    系統菜單中最主要的內容就是監視調度系統和AGV的運行狀態：

l  網絡連接：就是調度服務器和AGV、呼叫器之間的通訊；

l  車輛信息：報告AGV所在的位置、狀態、運行速度、電量等信息

l  參數設置：調度系統運行時的重要參數、上料點定義、充電機定義等；

l  任務順序：正常情況下，調度服務器按接到任務的時間順序來決定任務執行的次序，但如果需要進行調整，比如刪除某個任務，或者把摸個任務提前執行，就需要用到這個功能；

l  系統消息：在系統運行中，每一輛AGV都把自己的特征值包裝成消息拋出，AGV的狀態值大多數都是瞬時值，比如隨著AGV的運動，它不停的拋出消息，它只管拋出，至于這個消息調度系統有沒有收到，怎么利用，AGV并不關心，它只需要接受調度系統發出的啟動、停車，以及執行任務要走的路徑就可以了，消息的管理是由調度系統來完成的；

l  交叉路口：對AGV進行交通管制；

l  充電管理：手動充電管理，調度系統內部有一個自動充電的機制，但如果操作者希望手動接管，就可以使用這個功能。

4. 系統組成：

    本系統一般由調度系統軟件、AGV、上料點呼叫器、工位呼叫器組成。

    安裝使用的位置：

       調度系統軟件，安裝在調度服務器上；

       上料點呼叫器，安裝在平板電腦，每個上料點配備一臺；

       工位呼叫器，安裝在平板電腦上，每個工位配備一臺；

       AGV驅動軟件，系統約定，AGV的編號從01開始，至49結束，可以管理50臺AGV。

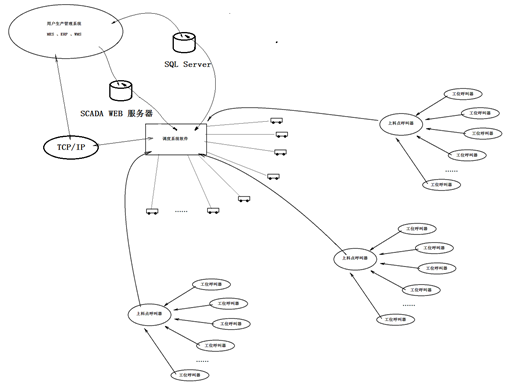

如上圖所示，一般情況下，運輸任務總是由工位發起，工位的操作員通過工位呼叫器，把工位需要的原材料的種類、規格、數量等信息，經過無線網絡傳遞給上料點呼叫器。

    上料點接到工位的申請之后，發料人員根據材料清單為工位備料（把原材料裝到料車上），同時把這個運輸任務轉發給調度服務器。

    調度服務器根據上料點和工位的位置，設計出一條最優的路線，然后就近選擇一輛距離上料點最近的AGV，并且把設計好的路線發給AGV。

    AGV接到調度系統發來的路線，一步一步執行，把貨物運送到工位。當AGV完成了任務，向調度服務器發送一條任務完成的消息，服務器接到消息，向工位呼叫器發送確認消息，至此，一次運輸任務完成。

    這是比較典型的AGV系統的應用。但是我們很容易就會發現這個系統的不足，即AGV運輸系統和用戶的生產管理體系是脫節的，除了AGV可以自動運行，不需要人工開動之外，其它環節仍需人工操作。

    要克服這個缺點，就需要AGV運輸系統和用戶的生產過程進行嵌合，具體的方法見下一條的介紹。

5. 調度系統和用戶生產管理系統的對接方式

    AGV運輸系統的主要功能，就是把原材料從某個點運輸?shù)搅硗庖粋€點，或者是把生產的半成品從一個工位運輸?shù)搅硪还の?，再或者把成品從工位運輸?shù)絺}庫儲存。

    在具有MES、ERP、WMS等生產管理系統的單位，可以通過SQL Server數據庫和AGV運輸系統進行橋接，例如下面這個數據表，生產管理系統把需求寫到這個數據表中，然后調度系統從這個表里讀取任務。

    和用戶的生產管理系統對接的另一種，就是由調度系統去讀取生產管理系統的某些特征值，然后根據這些特征值進行組合，進而生成AGV運輸系統的運輸任務。

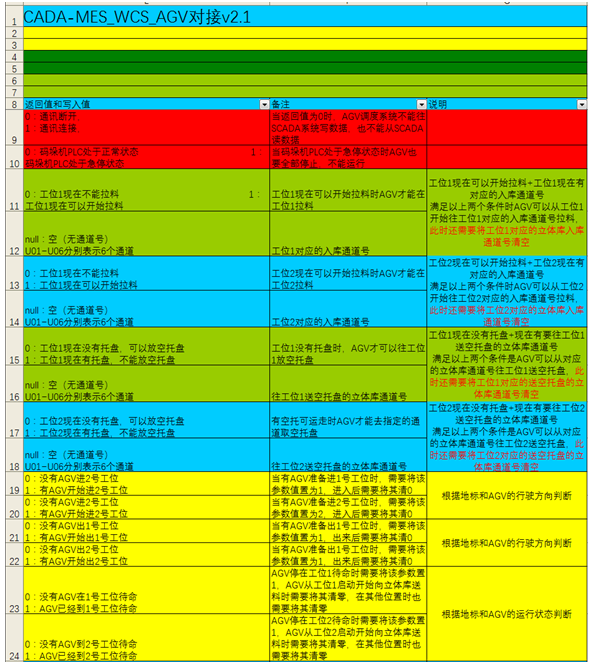

    見下面的一個實例：

當然這些關鍵結點的選取、組合、判斷等，必須有用戶生產管理人員的配合，我們獨自是無法完成的。

與用戶生產管理系統的連接方式有：

SQL Server數據庫橋接

SCADA  WebAPI （用戶的SCADA系統類似于一個網站，以AJAX規范POST數據包）

TCP無線網絡（Socket）
